XGN2-12 箱型固定式金属开关设备（简称开关柜），用于3.6、7.2、12KV 三相交流50Hz 系统中作为接受与分配电能之用，特别适合于频繁操作的场合，其母线系统为单母线（并可派生出单母线带旁路和双母线结构）。
本开关柜符合国家标准GB3906《3-35KV交流金属封闭开关设备》及国际标准IEC298 的要求，并达到“五防”闭锁功能。
本开关柜的主开关采用ZN28A-12 或ZN22-12 系列真空断路器配用CD17A 电磁操作机构和CT19B 弹簧操作机构，隔离开关采用GN30-12 旋转式隔离开关、GN22-10 大电流隔离开关系列产品。

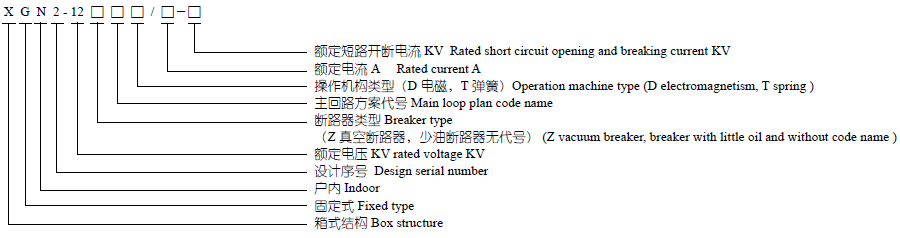

1、环境温度：上限+40℃，下限-25℃；
2、海拔高度不超过1000m；
3、相对湿度：日平均值不大于95%；月平均值不大于90%；
4、地震烈度不超过8 度；
5、没有火灾、爆炸危险和污染等级不超过3 级、化学腐蚀及剧烈震动的场所。

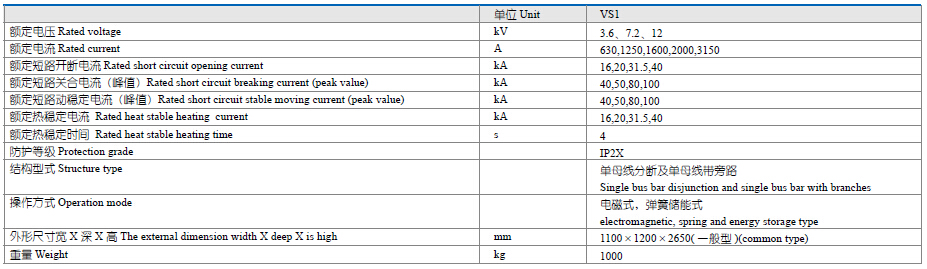

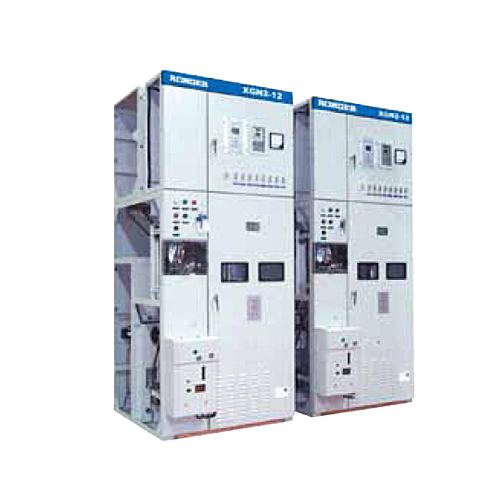

XGN2-12 开关柜为金属封闭箱式结构, 柜体骨架由角钢焊接而成, 柜内分为断路室、母线室、电缆室、继电器室等，室与室之间用钢板隔开。
1 断路器室在柜体前下部，断路器的转动由拉杆与操动机构连接，断路器上接线端子与上隔离开关连接，断路器下接线端子与电流互感器连接，电流互感器与下隔离开关接线端子连接，断路器室还设有压力释放通道，若内部电弧发生时，气体可通过排气通道将压力释放。
2 母线室在柜体后上部，为了减小柜体高度，母线呈品字形排列，以7350N 抗弯强度的瓷质绝缘子支持，母线与上隔离开关接线端子相连接，相邻两柜母线室之间可隔离。
3 电缆室在柜体下部的后方，电缆室内支持绝缘子可设有电压监视装置，电缆固定在支架上，对于主结线为联络方案时，本室则为联络电缆室，继电器室在柜体上部前方，室内安装板可安装各安装各种继电器等，室内有端子排支架，门上可安装指示仪表、信号元件等二次元件，顶部还可布置二次小母线。
4 断路器的操动机构装在正面左边位置，其上方为隔离开关的操作及联锁机构，开关柜为双面维护，前面检修继电器室的二次元件，维护操动机构，机械联锁及传动部分，检修断路器，后面维修主母线和电缆终端，在断路器室装有照明灯，前门的下方设有与柜宽方向平行的接地铜母线，其截面为4×40mm。
5 机械联锁：为了防止带负荷分合隔离开关，防止误分误合断路器，防止误入带电间隔；防止带电合接地开关；防止带接地刀合闸，开关柜采用相应的机械联锁，机械联锁的动作原理如下：
(1) 停电操作（运行- 检修）
开关柜处于工作位置，即上下隔离开关、断路器处于合闸状态，前后门已锁好，并处于带电运行之中，这时的小手柄处于工作位置，先将断路器分闸后，再将小手柄插入下隔离的操作孔内从上往下拉，拉到下隔离分闸位置，将手柄拿下，再插入上隔离操作孔内，从上往下拉，拉到上隔离分闸位置，再将操作手柄拿下，插入接地开关操作孔内，从下向上推，使接地开关处于合闸位置，这时可将小手柄扳至“检修”位置，可先打开前门，取出门后边钥匙打开后门，停电操作完毕，体修人员对断路器室及电缆室进行维护和检修。
(2) 送电操作（检修- 运行）
若已检修完毕，需要送电，其操作程序如下：
将后门关闭，钥匙取出后关前门，将小手柄从“检修”位置扳到“分断闭锁”位置，这时前门被锁定，断路器不能合闸，用操作手柄插入接地开关操作孔内，从上向下拉，使接地开关处于分闸位置，将操作手柄拿下，再插入上隔离的操作孔内，从下向上推，使上隔离处于合闸位置，将操作手柄拿下，插入下隔离的操作孔内，从下向上推，使下隔离处于合闸拉置，取出操作手柄，将小手柄板至工作位置，这时可将断路器合闸。
6 产品外形尺寸及结构图( 见图1、图2、图3)
